Завершился монтаж автоматической линии

Завершился монтаж автоматической линии

Данное оборудование предназначено для изготовления гофрокоробов 4-х клапанных, и гофротары сложной высечки малых размеров, из гофрокартона трехслойного и пятислойного, а также микрогофрокартона, с нанесением печати.

Опубликовано: 22.03.2017

Статьи о производстве картона, блог - Гофромир фото

Технические характеристики:

Характеристика	Показатель
Максимальная скорость (при использовании вакуумно-роликовойподачи«BOSCH»,Германия) Рабочаяскорость(прииспользованиивакуумно-роликовойподачи«BOSCH»,Германия)	до250лист/мин до220лист/мин
Размерызаготовок - (max)длина/ширина - (min)длина/ширина - (max–ссистемой skipfeed)длина/ширина	2000х820мм 485х220мм 2000х1000мм
Ширина просечки,мм	7.2мм
Толщина заготовки,мм	1,5–8мм
Размер печатного поля,мм	1800х800мм
Стандартная толщина флексо клише,мм	6.35мм
Точность совмещения печати,мм	±0,5мм
Установленная мощность,кВт	30кВт
Обслуживающий персонал	3 чел.

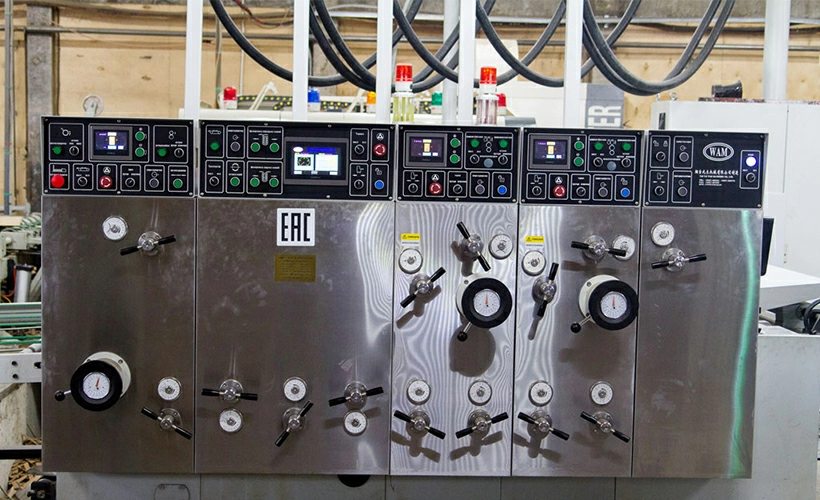

Новая автоматическая линия

Техническое описание:

Секция автоматической подачи заготовок.

Параметры	Показатель
(1)Силоваячасть	Двигатель переменного тока с инвертором.
(2)Показскорости	Цифровой индикатор.
(3)Счетчик	Фотодатчик.
(4)Способподачи	Подачароликамисавтоматическимвозвратомна нулевуюточку.
(5)Вспомогательное устройство подачи	Вакуумный прижим.
(6)Левые и правые упоры	Моторизированная насторойка.
(7)Зазорпередних упоров	Регулируются спец.механизмом.
(8)Заднийограничитель	Моторизированная насторойка.
(9)Регулировка зазора(толщина картона)	Микрорегулировка часовым редуктором.
(10)Закрепление секций друг с другом	Пневматический замок.
(11)Движение секций	Электромеханический привод(мотор-редуктор).
(12)Соединение силового зубчатого колеса	Прямозубые шестерни.
(13)Подача больших заготовок	Электронная система"skipfeed"-подача через заготовку.
(14)Подающие валы	Две пары подающих валов, верхний обрезиненный, нижний-ствердымхромированным покрытием.
(15)Системаудаленияпыли	Щетки и пылесос.

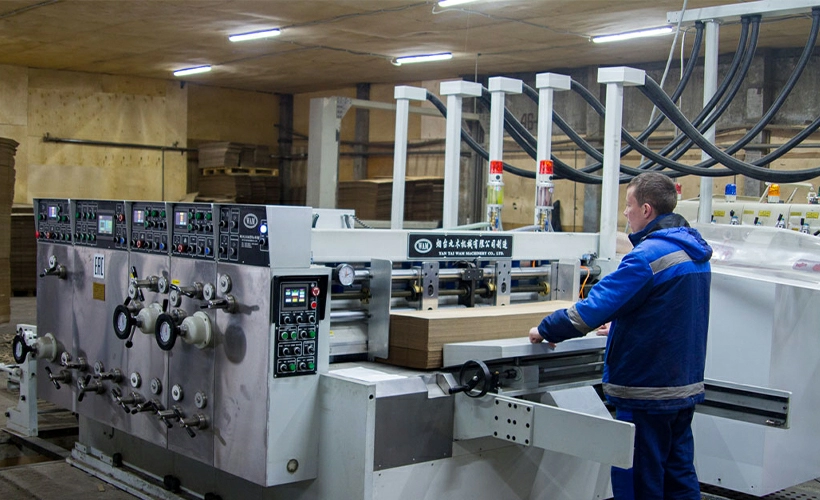

Новая автоматическая линия

Вакуумно-роликоваяподача«BOSCH».

Параметры	Показатель
(1)Способподачи	Подача роликами с автоматическим возвратом нанулевую точку.
(2)Управление	Моторизированные регулировки переднего и боковых ограничителей , толкателя и втягивающих роликов для легкого управления.
(3)Вспомогательное устройство подачи	Вакуумный присос, регулируется по зонам в зависимости от ширины заготовки.
(4)Подачабольших заготовок	Система«skipfeed»(подачачереззаготовку)для работы с листами большихразмеров.
(5)Безопасность	Автоматизированный задний ограничитель для безопасной работы оператора.
(6)Силоваячасть	Сервомотор « BOSCH»

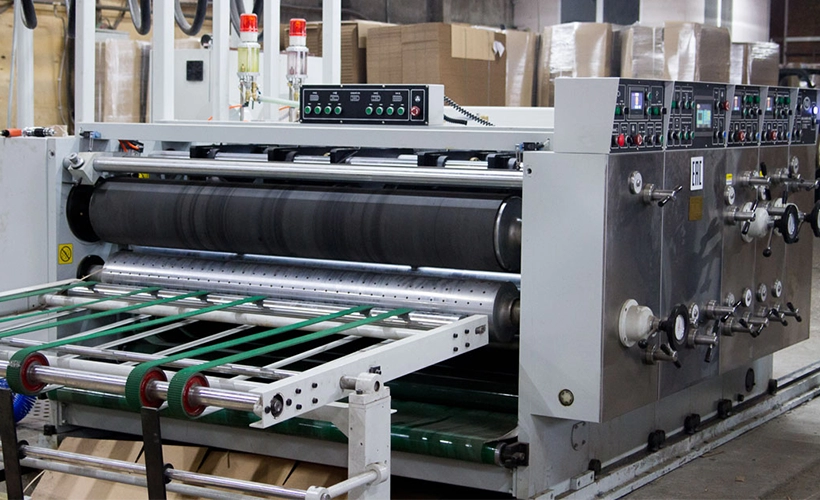

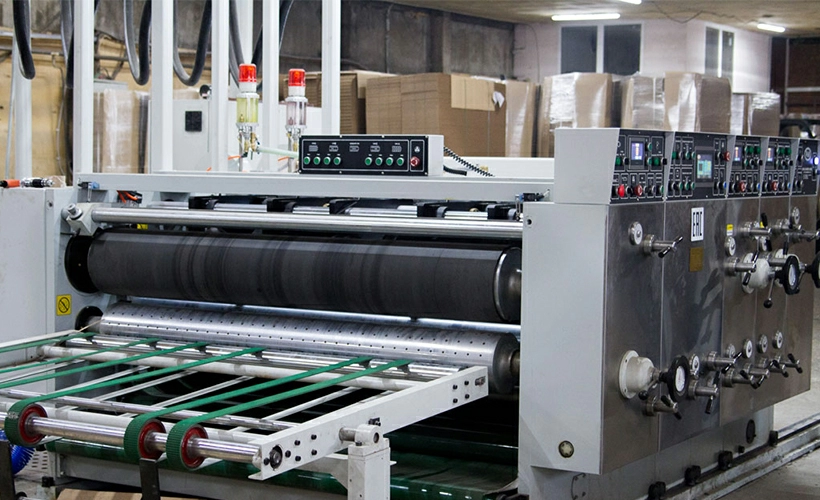

Секция флексографической печати.

Параметры	Показатель
(1)Растровый вал	Спец.сталь. Хромированный. Линиатура 180-220лин/дюйм.
(2)Фазировка барабана(совпадение печати)	Моторизированная настройка. Обгонная муфта –электрическая регулировка, цифровая индикация.Регистр 360 градусов.
(3)Движение барабана по оси (поперечно-осевая проводка)	Механическая регулировка с цифровой индикацией.
(4)Способр аспределения краски на растровом валу	Автономный привод на красконаносящую секцию.
(5)Регулировка зазора 4 места	Микрорегулировка часовым редуктором.
(6)Соединениесиловогозубчатого колеса	Прямозубые шестерни.
(7)Закрепление секций друг с другом	Пневматический замок.
(8)Подачакраски	Система циркуляции краски.Подача пневматическим насосом.
(9)Промывка	Пневматическимнасосом.
(10)Подвод-отвод анилоксового вала	Пневмоцилиндрами.
(11)Печатный цилиндр	Ствердымхромированным покрытием, имеет разметочную сетку и паз для крепления фартука (системаMatthews).
